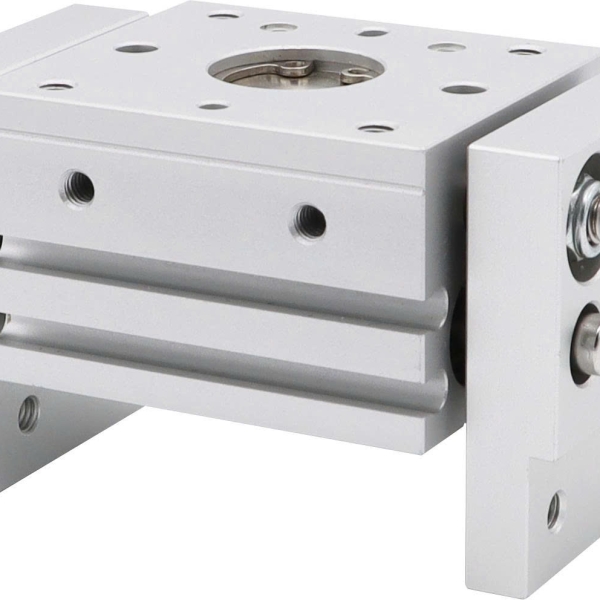

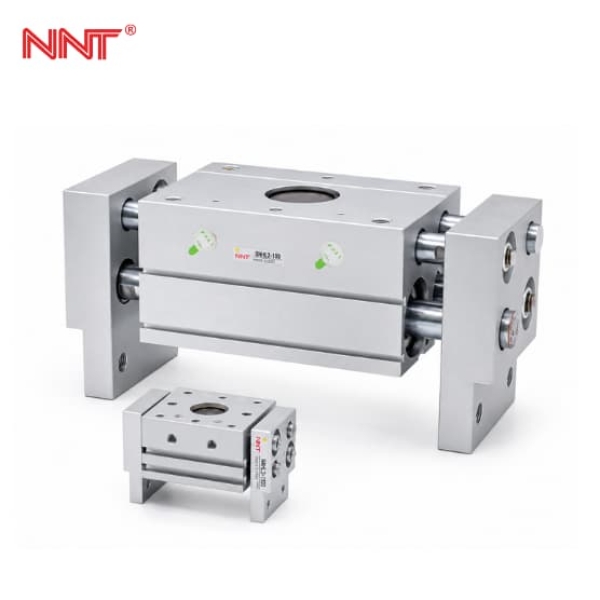

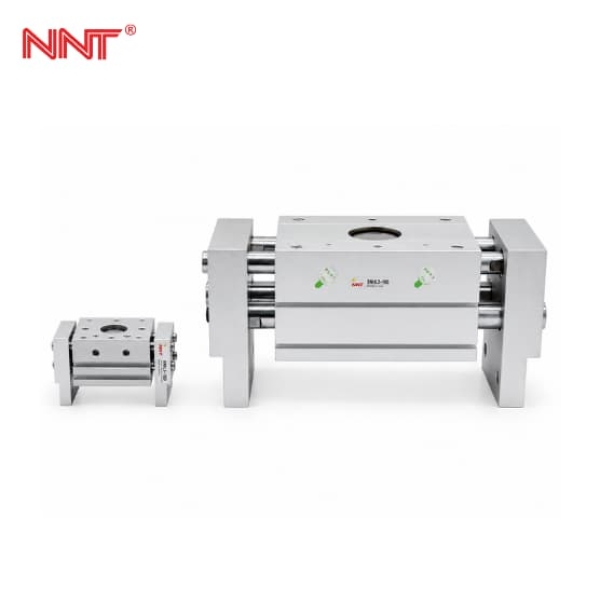

NMHL2 là tay kẹp hành trình dài kiểu rộng (Wide Gripper) của NNT Vietnam, tương đương thay thế trực tiếp SMC MHL2. Thiết kế hàm kép song song với cơ cấu piston kép cho lực kẹp lớn trong thân máy nhỏ gọn. Đặc biệt phù hợp cho các ứng dụng kẹp chi tiết có kích thước đa dạng nhờ hành trình dài, tích hợp sẵn cấu trúc chống bụi tiêu chuẩn.
Thông Số Kỹ Thuật Chung
| Thông số | Giá trị |
|---|---|
| Loại | Tay kẹp hành trình dài – Wide Gripper (hàm kép song song) |
| Đường kính bore | 10, 16, 20, 25, 32, 40 mm |
| Môi chất làm việc | Khí nén sạch (không tra dầu) |
| Kiểu tác động | Tác động đôi (Double-acting) |
| Nhiệt độ làm việc | -10 ~ 60°C |
| Độ lặp lại vị trí | ±0,1 mm |
| Cấu trúc chống bụi | Tích hợp sẵn (tiêu chuẩn) |
| Tương đương | SMC MHL2 Series |
Áp Suất Làm Việc & Lực Kẹp Theo Bore
| Bore (mm) | Áp suất làm việc (MPa) | Lực kẹp tại 0,5 MPa (N) |
|---|---|---|
| 10 | 0,15 ~ 0,6 | 14 |
| 16 | 0,1 ~ 0,6 | 45 |
| 20 | 0,1 ~ 0,6 | 74 |
| 25 | 0,1 ~ 0,6 | 131 |
| 32 | 0,1 ~ 0,6 | 228 |
| 40 | 0,1 ~ 0,6 | 396 |

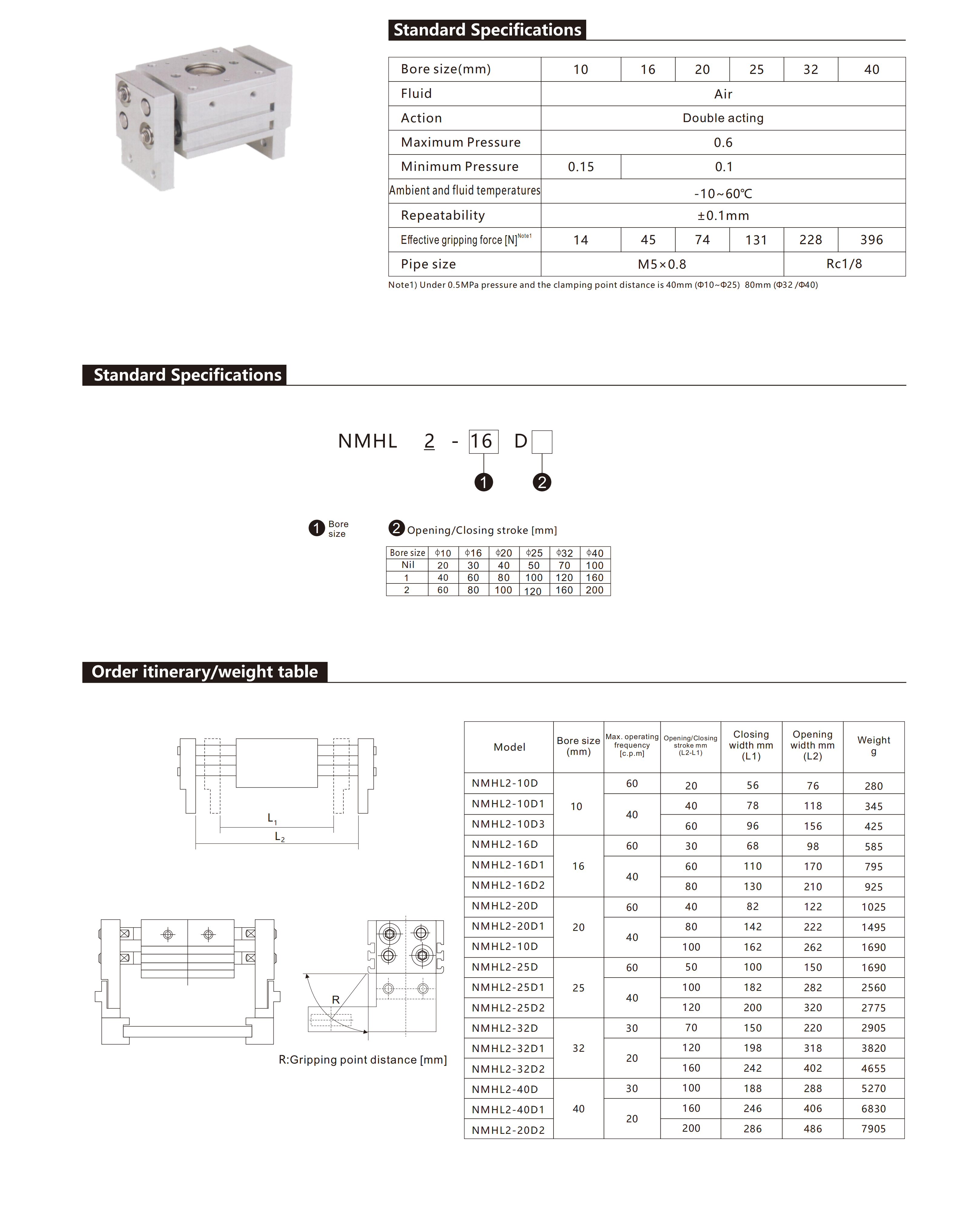

Bảng Chọn Model NMHL2
| Model | Bore (mm) | Lực kẹp (N) | Tương đương SMC |
|---|---|---|---|
| NMHL2-10D | 10 | 14 | MHL2-10D |
| NMHL2-16D | 16 | 45 | MHL2-16D |
| NMHL2-20D | 20 | 74 | MHL2-20D |
| NMHL2-25D | 25 | 131 | MHL2-25D |
| NMHL2-32D | 32 | 228 | MHL2-32D |
| NMHL2-40D | 40 | 396 | MHL2-40D |
Lưu ý kỹ thuật: NMHL2 chỉ có kiểu tác động đôi. Không cần tra dầu bôi trơn. Áp suất tối đa 0,6 MPa — thấp hơn một số gripper thông thường, cần kiểm tra kỹ khi chọn áp hệ thống. Hành trình dài cho phép 1 gripper đáp ứng nhiều kích thước chi tiết khác nhau.
Xem thêm dòng tay kẹp khí nén NNT:

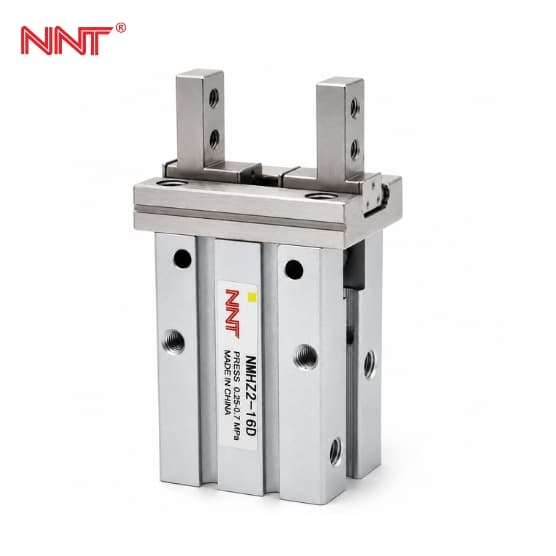

» Tay kẹp song song NMHZ2 – Parallel Gripper (tương đương SMC MHZ2)
