Tay Kẹp Khí Nén NMHC2

Giới thiệu sản phẩm

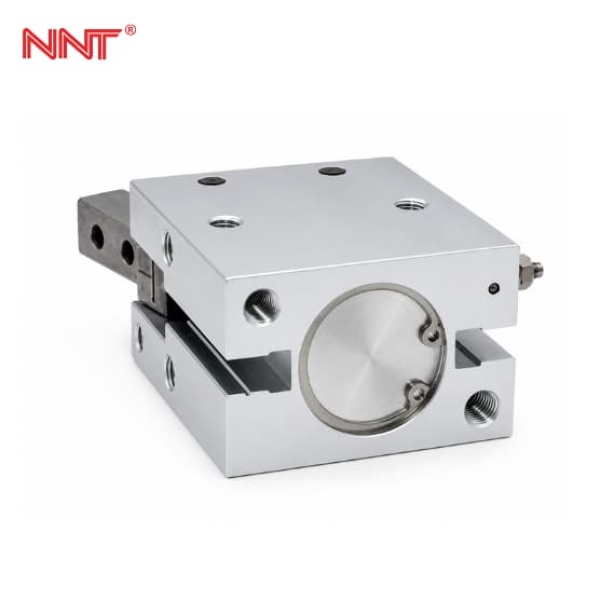

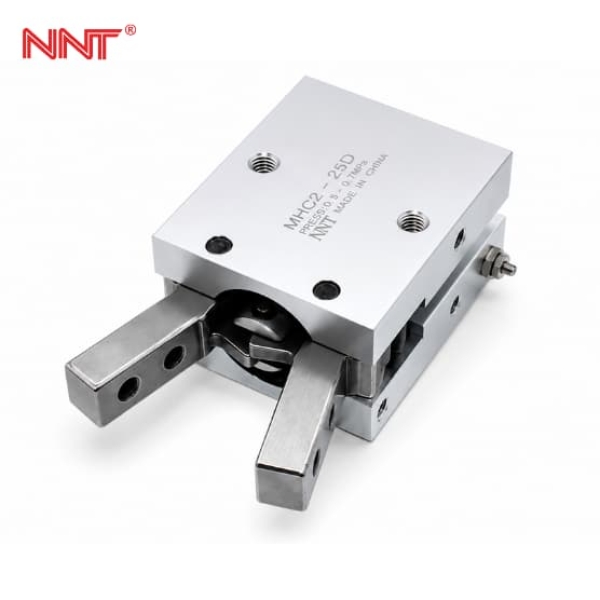

Tay kẹp khí nén NMHC2 kiểu ngón tay đòn bẩy (angular gripper) là dòng tay kẹp công nghiệp chính xác cao từ NNT Vietnam, thay thế trực tiếp SMC MHC2 Series. Ngón tay hoạt động theo nguyên lý đòn bẩy — hai ngón mở/kẹp đồng bộ theo cung 30°~−10° — phù hợp cho các bài toán kẹp phôi tròn, ống, vật thể bất đối xứng trong dây chuyền tự động hóa.

Bốn cỡ bore 10/16/20/25mm với hai kiểu tác động đơn và đôi đáp ứng dải lực kẹp 0,07–1,36 N.m. Độ lặp lại ±0,01mm cho phép tích hợp trực tiếp vào hệ thống robot pick-and-place và máy lắp ráp mà không cần bù trừ vị trí. Sản phẩm NNT Vietnam tương thương SMC MHC2 — thay thế không cần chỉnh sửa cơ khí.

Tính năng nổi bật

Độ lặp lại ±0,01mm

Cấu trúc cơ khí khử hoàn toàn độ rơ ngược (backlash) — đảm bảo vị trí kẹp tái lặp ±0,01mm qua hàng triệu chu kỳ.

Cơ cấu đòn bẩy chính xác

Hai ngón tay mở/kẹp đồng bộ theo cung 30°~−10° — tạo lực kẹp ổn định cho vật tròn, ống và phôi bất đối xứng.

Mômen kẹp 0,07 – 1,36 N.m

Bốn cỡ bore và hai kiểu tác động — đáp ứng đầy đủ yêu cầu lực kẹp từ nhẹ đến trung nặng trong nhiều ứng dụng công nghiệp.

Không cần bôi trơn

Vật liệu nội bộ tự bôi trơn — giảm bảo trì, phù hợp môi trường sản xuất yêu cầu vệ sinh hoặc không có nguồn dầu.

Tùy chọn cảm biến từ

Hỗ trợ lắp từ trường không tiếp điểm 3 dây / 2 dây để phát hiện trạng thái mở/kẹp — tích hợp trực tiếp PLC.

Thay thế SMC MHC2 trực tiếp

Cùng kích thước lắp đặt, cùng khoảng cách bu-lông — thay thế không cần gia công lại đồ gá hay cơ cấu hiện có.

So sánh model NMHC2 — Tác động đôi vs. Tác động đơn

Thông số	NMHC2-D10	NMHC2-D16	NMHC2-D20	NMHC2-D25
Kiểu tác động	Đôi	Đôi	Đôi	Đôi
Bore (mm)	10	16	20	25
Mômen kẹp (N.m)	0,10	0,39	0,70	1,36
Góc mở/kẹp	30°~−10°	30°~−10°	30°~−10°	30°~−10°
Khối lượng (g)	39	91	180	311

Thông số kỹ thuật đầy đủ

Thông số	Giá trị
Kiểu tác động	Đơn (Single) / Đôi (Double)
Môi chất	Không khí
Áp suất — Tác động đôi	0,25 – 0,6 MPa
Áp suất — Tác động đơn	0,1 – 0,6 MPa
Nhiệt độ môi trường	−10 ~ 60°C (không đóng băng)
Tần số hoạt động tối đa	180 c.p.m
Độ lặp lại	±0,01 mm
Góc mở/kẹp (hai phía)	30° ~ −10°
Bôi trơn	Không cần (self-lubricated)
Cảm biến từ (tùy chọn)	Không tiếp điểm 3 dây hoặc 2 dây

Bảng chọn model NMHC2 đầy đủ

Tác động	Mã model	Bore (mm)	Mômen kẹp (N.m)	Góc mở	Khối lượng (g)
Đôi (Double)	NMHC2-D10	10	0,10	30°~−10°	39
	NMHC2-D16	16	0,39	30°~−10°	91
	NMHC2-D20	20	0,70	30°~−10°	180
	NMHC2-D25	25	1,36	30°~−10°	311
Đơn (Single)	NMHC2-S10	10	0,07	30°~−10°	39
	NMHC2-S16	16	0,31	30°~−10°	92
	NMHC2-S20	20	0,54	30°~−10°	183
	NMHC2-S25	25	1,08	30°~−10°	316

Sản phẩm NMHC2 của NNT Vietnam tương thương trực tiếp với SMC MHC2 — cùng kích thước lắp đặt, cùng khoảng cách bu-lông, không cần chỉnh sửa hệ thống hiện có khi thay thế. Giá trị mômen kẹp đo tại áp suất 0,5 MPa.
