Model
NMHS4 Series
Số ngón kẹp
4 ngón
Bore (mm)
ø16 ~ ø63
Tương đương SMC
MHS4 Series
Áp suất làm việc
0.1 – 0.7 MPa
Kiểu tác động
Tác động kép

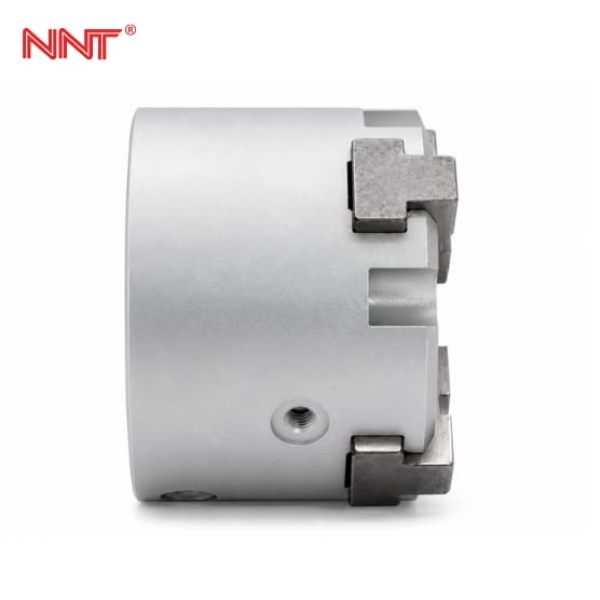

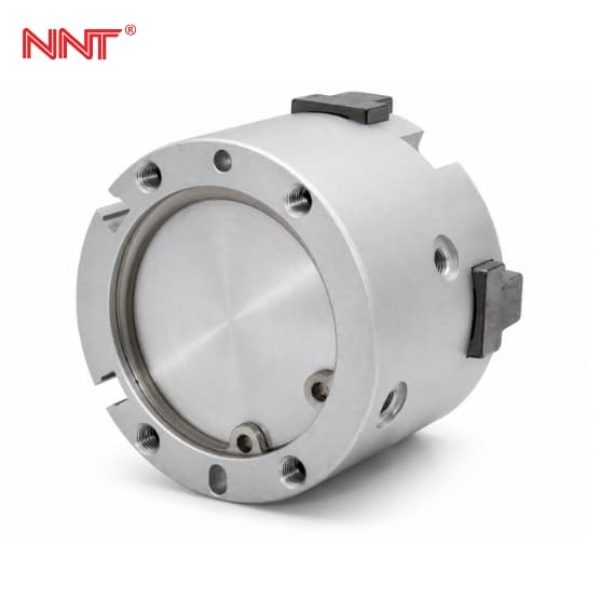

Bộ Kẹp Hình Trụ 4 Ngón NMHS4 – Thay Thế SMC MHS4
NMHS4 là bộ kẹp hình trụ 4 ngón của NNT Vietnam, tương đương chuẩn SMC MHS4. Cơ cấu piston hình trụ trung tâm dẫn động đồng thời 4 ngón kẹp qua hệ thống đòn bẩy, tạo lực kẹp hướng tâm đồng đều từ 4 phía. Thích hợp cho các chi tiết có tiết diện vuông, đa giác hoặc cần định tâm chính xác trong quá trình gia công và lắp ráp.
Đặc Điểm Nổi Bật
4 ngón kẹp đồng bộ
4 ngón kẹp dẫn động đồng thời từ piston trung tâm, đảm bảo lực kẹp đối xứng và khả năng định tâm vật kẹp cao hơn so với loại 2 hoặc 3 ngón.
Lắp lẫn SMC MHS4
Kích thước lỗ lắp, cổng khí và hành trình tương thích 100% với SMC MHS4 – thay thế trực tiếp, không cần thay đổi cơ cấu.
Dải bore rộng
Có sẵn từ bore ø16 đến ø63mm, phù hợp đa dạng kích thước chi tiết trong sản xuất cơ khí và điện tử.
Định tâm chính xác cao
4 điểm kẹp giúp định tâm chính xác vật tròn, vuông hoặc đa giác, giảm sai số định vị trong ứng dụng gia công và kiểm tra.
Thông Số Kỹ Thuật NMHS4
| Loại | Bộ kẹp hình trụ 4 ngón – tác động kép |
| Bore (đường kính) | ø16, ø20, ø25, ø32, ø40, ø50, ø63 mm |
| Áp suất làm việc | 0.1 – 0.7 MPa (1 – 7 kgf/cm²) |
| Nhiệt độ môi trường | -10°C đến +60°C |
| Môi chất | Khí nén sạch, không dầu |
| Vật liệu thân | Nhôm anodized |
| Kết nối khí | M5 (bore nhỏ) / Rc1/8 (bore lớn) |
| Tương đương | SMC MHS4 Series |
| Thương hiệu | NNT Vietnam |
Ứng Dụng
NMHS4 phù hợp đặc biệt cho: kẹp chi tiết vuông hoặc đa cạnh cần định tâm 4 điểm, robot pick-and-place xử lý vật đa giác, máy CNC cần định tâm phôi tự động, dây chuyền kiểm tra AOI với chi tiết có nhiều mặt phẳng đối xứng.
Cần báo giá NMHS4 hoặc tư vấn chọn bore phù hợp? Liên hệ kỹ thuật NNT Vietnam.
