Đường kính piston
ø16 ~ ø63 mm
Số ngón kẹp
2 ngón đồng bộ
Lực kẹp (0.5 MPa)
21 ~ 537 N
Áp suất làm việc
0.1 ~ 0.7 MPa
Độ lặp lại
±0.01 mm
Tác động
Kép – Non-lube

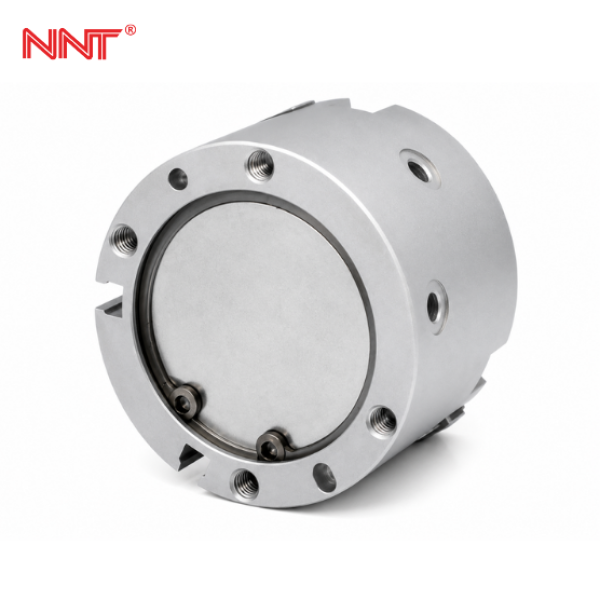

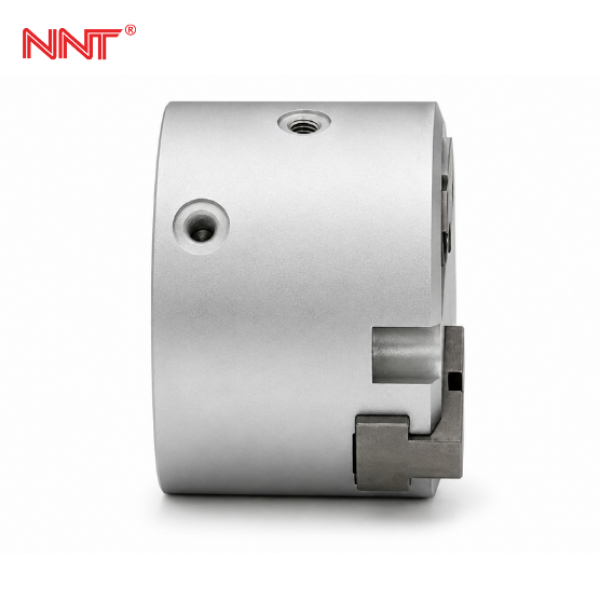

Bộ Kẹp Hình Trụ 2 Ngón NMHS2 Là Gì?
NMHS2 là bộ kẹp khí nén hình trụ 2 ngón đồng bộ, kết cấu cam-con lăn cho phép cả 2 ngón mở/đóng đồng thời với lực kẹp phân bố đều. Tương đương kỹ thuật với SMC MHS2 Series.
NMHS2 phù hợp kẹp các chi tiết dạng thanh, phôi vuông và linh kiện có hai mặt phẳng song song. Lắp thay thế trực tiếp SMC MHS2 không cần gia công lại cơ cấu.
Ưu Điểm Nổi Bật
Kẹp đối xứng 2 ngón
Phù hợp kẹp thanh kim loại, phôi chữ nhật, linh kiện có bề mặt phẳng song song.
Độ lặp lại ±0.01 mm
Ổn định vị trí kẹp qua hàng triệu chu kỳ, phù hợp dây chuyền tự động liên tục.
Thay thế SMC MHS2 trực tiếp
Kích thước lắp và cổng khí tương đương — không cần sửa fixture hay gia công thêm.
Non-lube – ít bảo trì
Không cần tra dầu, phù hợp môi trường sạch và vận hành 24/7.
Thông Số Kỹ Thuật
| Thông số | Giá trị |
|---|---|
| Số ngón kẹp | 2 ngón đồng bộ |
| Loại tác động | Tác động kép (Double Acting) |
| Bore (ø) | ø16, ø20, ø25, ø32, ø40, ø50, ø63 mm |
| Áp suất làm việc | 0.1 ~ 0.7 MPa |
| Lực kẹp tổng (0.5 MPa) | 21 N (ø16) ~ 537 N (ø63) |
| Nhiệt độ | 5 ~ 60°C (có công tắc: 5 ~ 40°C) |
| Độ lặp lại | ±0.01 mm |
| Bôi trơn | Không cần (Non-lube) |
| Cổng khí | M5×0.8 (ø16~ø20) / Rc1/8 (ø25~ø40) / Rc1/4 (ø50~ø63) |
| Tương đương | SMC MHS2 Series |
Lực Kẹp Theo Bore
| Model | Bore | Lực kẹp (0.5 MPa) | Cổng khí |
|---|---|---|---|
| NMHS2-16D | ø16 | 21 N | M5×0.8 |
| NMHS2-20D | ø20 | 40 N | M5×0.8 |
| NMHS2-25D | ø25 | 75 N | Rc1/8 |
| NMHS2-32D | ø32 | 140 N | Rc1/8 |
| NMHS2-40D | ø40 | 224 N | Rc1/8 |
| NMHS2-50D | ø50 | 381 N | Rc1/4 |
| NMHS2-63D | ø63 | 537 N | Rc1/4 |
