Đường kính piston
ø16 ~ ø63 mm
Số ngón kẹp
3 ngón đồng bộ
Lực kẹp (0.5 MPa)
21 ~ 606 N
Áp suất làm việc
0.1 ~ 0.7 MPa
Độ lặp lại
±0.01 mm
Tác động
Kép – Non-lube

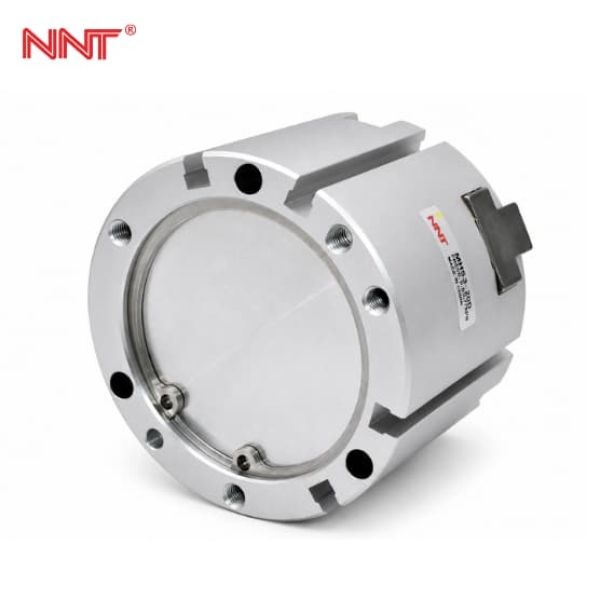

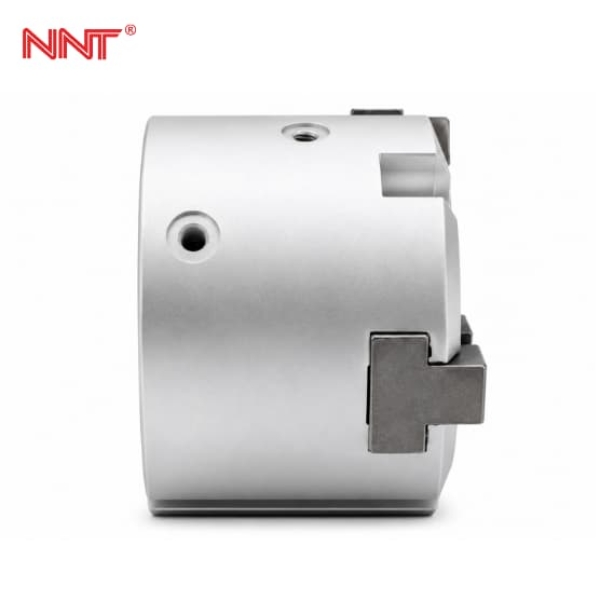

Bộ Kẹp Hình Trụ 3 Ngón NMHS3 Là Gì?
NMHS3 là bộ kẹp khí nén hình trụ 3 ngón đồng bộ, thiết kế theo nguyên lý cam-con lăn giúp cả 3 ngón mở/đóng đồng thời, lực kẹp phân bố đều quanh chi tiết tròn hoặc đa giác. Tương đương kỹ thuật với SMC MHS3 Series.
Khác biệt so với kẹp 2 ngón (NMHS2): NMHS3 phù hợp kẹp phôi hình trụ, hình cầu, ống tròn với độ ổn định cao hơn, không bị lệch tâm khi kẹp vật đối xứng. Lắp thay thế trực tiếp SMC MHS3 không cần gia công lại.
Ưu Điểm Nổi Bật
3 ngón đồng bộ – kẹp chính tâm
Cơ cấu cam đồng bộ 3 ngón — vật tròn được kẹp đúng tâm, không lệch trục.
Độ lặp lại ±0.01 mm
Phù hợp lắp ráp chính xác cao, ổn định qua hàng triệu chu kỳ vận hành.
Thay thế SMC MHS3 trực tiếp
Kích thước lắp, lỗ ren cổng khí tương đương — không cần sửa fixture.
Non-lube – giảm bảo trì
Không cần bôi trơn, phù hợp môi trường sạch và dây chuyền 24/7.
Thông Số Kỹ Thuật
| Thông số | Giá trị |
|---|---|
| Số ngón kẹp | 3 ngón đồng bộ |
| Loại tác động | Tác động kép (Double Acting) |
| Đường kính (Bore) | ø16, ø20, ø25, ø32, ø40, ø50, ø63 mm |
| Áp suất làm việc | 0.1 ~ 0.7 MPa |
| Áp suất thử | 1.05 MPa |
| Lực kẹp tổng (0.5 MPa) | 21 N (ø16) ~ 606 N (ø63) |
| Nhiệt độ môi trường | 5 ~ 60°C (có công tắc: 5 ~ 40°C) |
| Độ lặp lại vị trí | ±0.01 mm |
| Bôi trơn | Không cần tra dầu (Non-lube) |
| Cổng khí | M5×0.8 (ø16~ø20) / Rc1/8 (ø25~ø40) / Rc1/4 (ø50~ø63) |
| Tương đương | SMC MHS3 Series |
Lực Kẹp Theo Bore
| Model | Bore | Lực/ngón (0.5MPa) | Lực tổng | Cổng khí |
|---|---|---|---|---|
| NMHS3-16D | ø16 | 7 N | 21 N | M5×0.8 |
| NMHS3-20D | ø20 | 14 N | 42 N | M5×0.8 |
| NMHS3-25D | ø25 | 27 N | 81 N | Rc1/8 |
| NMHS3-32D | ø32 | 50 N | 150 N | Rc1/8 |
| NMHS3-40D | ø40 | 84 N | 252 N | Rc1/8 |
| NMHS3-50D | ø50 | 143 N | 429 N | Rc1/4 |
| NMHS3-63D | ø63 | 202 N | 606 N | Rc1/4 |
Ứng Dụng Thực Tế
Kẹp phôi trụ & ống tròn
Gắp ống kim loại, trục tròn, linh kiện hình trụ trong gia công CNC và lắp ráp cơ khí.
Robot & end-effector
Tích hợp vào đầu robot 6 bậc hoặc SCARA để gắp chi tiết tròn đối xứng chính xác.
Điện tử & bán dẫn
Gắp wafer, linh kiện tròn trong môi trường sạch, yêu cầu non-lube.
Kiểm tra & đo lường
Giữ mẫu đúng tâm cho đầu đo, máy CMM hoặc thiết bị kiểm tra tự động.
