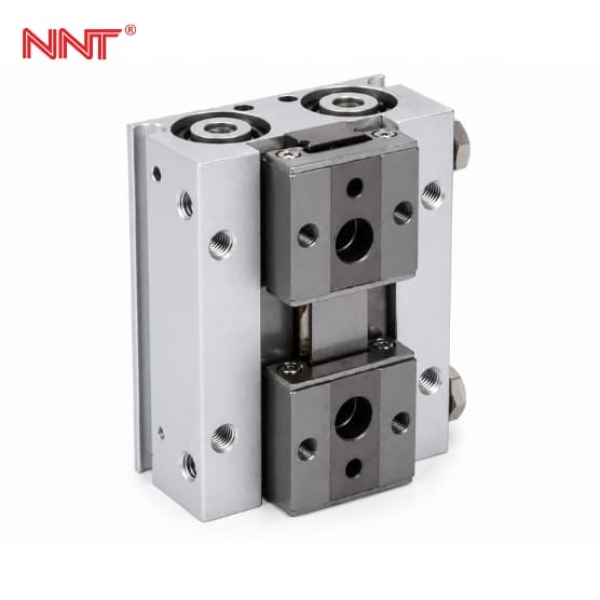

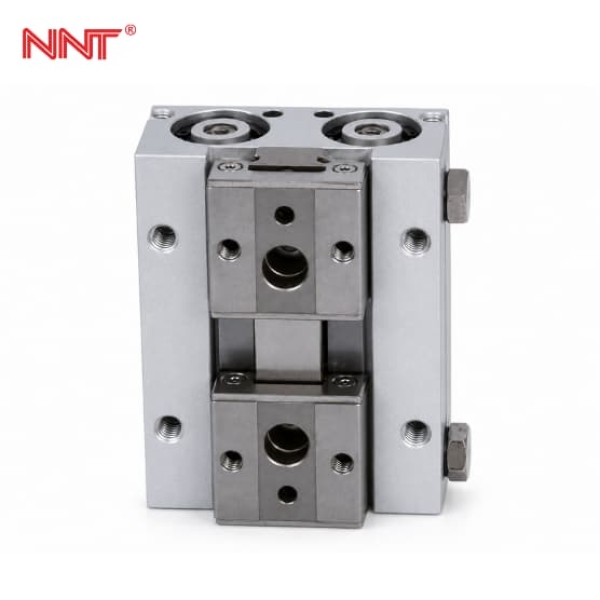

NMHF2 là tay kẹp song song kiểu mỏng (Thin Flat Gripper) của NNT Vietnam, tương đương thay thế trực tiếp SMC MHF2. Thiết kế siêu mỏng với chiều cao giảm ~1/3 so với dòng NMHZ2 tiêu chuẩn — tiết kiệm không gian lắp đặt, giảm moment uốn và tăng độ chính xác kẹp. Mỗi bore có 3 lựa chọn hành trình (ngắn/vừa/dài) để phù hợp đa dạng chi tiết.
Thông Số Kỹ Thuật Chung
| Thông số | Giá trị |
|---|---|
| Loại | Tay kẹp mỏng song song (Thin Flat Parallel Gripper) |
| Đường kính bore | 8, 12, 16, 20 mm |
| Môi chất làm việc | Khí nén sạch (không tra dầu) |
| Kiểu tác động | Tác động đôi (D) / Tác động đơn (S) |
| Nhiệt độ làm việc | -10 ~ 60°C |
| Độ lặp lại vị trí | ±0,01 mm |
| Lựa chọn hành trình | 3 loại: Ngắn (S) / Vừa (M) / Dài (L) cho mỗi bore |
| Tương đương | SMC MHF2 Series |
Áp Suất Làm Việc Theo Bore
| Bore (mm) | Tác động đôi (MPa) | Tác động đơn (MPa) | Cổng khí |
|---|---|---|---|
| 8 | 0,15 ~ 0,7 | 0,3 ~ 0,7 | M3×0,5 |
| 12 | 0,1 ~ 0,7 | 0,25 ~ 0,7 | M3×0,5 |
| 16 | 0,1 ~ 0,7 | 0,25 ~ 0,7 | M5×0,8 |
| 20 | 0,1 ~ 0,7 | 0,25 ~ 0,7 | M5×0,8 |
Bảng Chọn Model NMHF2
| Model | Bore (mm) | Kiểu tác động | Hành trình | Tương đương SMC |
|---|---|---|---|---|
| NMHF2-8D | 8 | Tác động đôi | S / M / L | MHF2-8D |
| NMHF2-12D | 12 | Tác động đôi | S / M / L | MHF2-12D |
| NMHF2-16D | 16 | Tác động đôi | S / M / L | MHF2-16D |
| NMHF2-20D | 20 | Tác động đôi | S / M / L | MHF2-20D |
| NMHF2-8S ~ 20S | 8 ~ 20 | Tác động đơn (NC/NO) | S / M / L | MHF2-8S~20S |
Ứng Dụng Tiêu Biểu
|
Điện tử & Bán dẫn Kẹp, chuyển linh kiện PCB, chip, connector trong không gian lắp đặt hạn chế. |
Robot & Pick-and-Place Gắn cuối cánh tay robot (end-effector) cho dây chuyền lắp ráp tốc độ cao. |
Y tế & Dược phẩm Kẹp vỉ thuốc, ống nghiệm, thiết bị y tế nhỏ trong môi trường sạch. |
|
Gia công Cơ khí Chính xác Kẹp chi tiết mỏng, nhẹ yêu cầu độ lặp lại ±0,01mm. |
Thực phẩm & Đóng gói Kẹp sản phẩm nhỏ trên băng tải có chiều cao lắp đặt hạn chế. |
Tự động hóa Không gian Hẹp Ứng dụng cần gripper siêu mỏng thay thế trực tiếp SMC MHF2 mà không cần thay đổi kết cấu. |
Ưu điểm thiết kế: Chiều cao thân giảm ~1/3 so với NMHZ2 tiêu chuẩn — lý tưởng cho không gian lắp đặt hạn chế. 3 lựa chọn hành trình (S/M/L) giúp 1 model đáp ứng nhiều kích thước chi tiết khác nhau mà không cần thay gripper.
Xem thêm dòng tay kẹp khí nén NNT:
» Tay kẹp song song NMHZ2 – Parallel Gripper (tương đương SMC MHZ2)
» Tay kẹp ngón tay NMHC2 – Angular Gripper (tương đương SMC MHC2)
» Tay kẹp hành trình dài NMHL2 – Wide Gripper (tương đương SMC MHL2)
Cần tư vấn chọn model NMHF2?
NNT Vietnam hỗ trợ chọn đúng bore, hành trình và kiểu tác động phù hợp ứng dụng của bạn.
Liên hệ tư vấn ngay
