Mã sản phẩm
NPF3W※ Series
Tương đương SMC
PF3W※ Series
Dải đo
0,5 ~ 40 L/phút
Số trạm
1 ~ 10 trạm
Áp suất làm việc
0 ~ 1 MPa
Cấp bảo vệ
IP65
Chứng nhận
CE · EMC · RoHS
Thương hiệu
NNT Vietnam

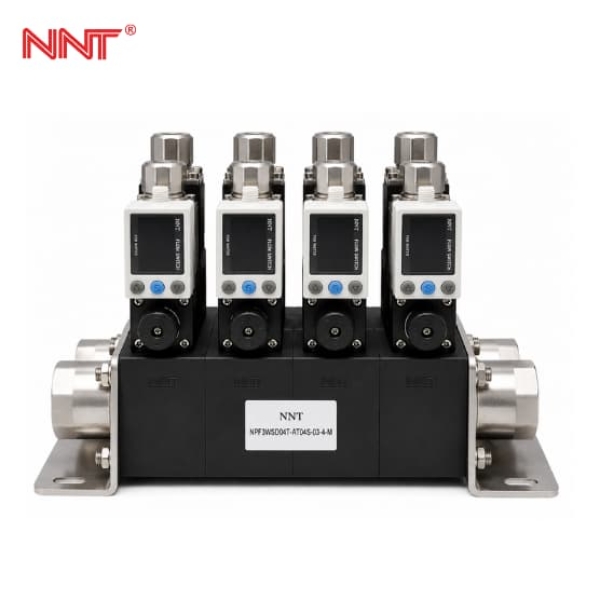

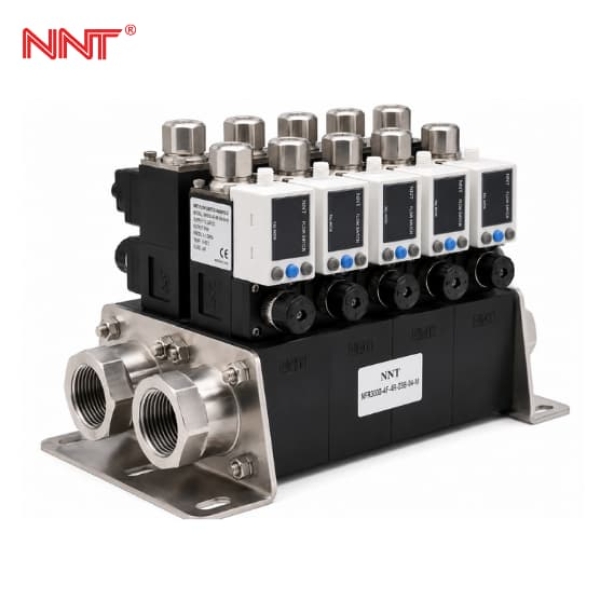

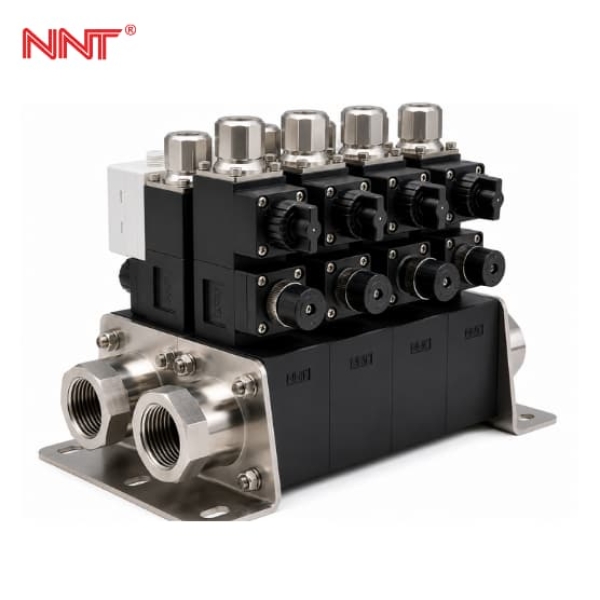

4 kiểu tấm phân phối (Manifold)
NPF3WSD – Tích hợp (Cơ bản)
Tấm phân phối tích hợp, 1~10 trạm. Gồm: cảm biến lưu lượng + van điều lưu + van chặn. Chuẩn nhất cho hệ thống làm mát đa kênh.
NPF3WSS – Tích hợp (Cấp trực tiếp)
Tấm cấp & hồi tích hợp, 1~5 trạm mỗi chiều. Kết cấu gọn, phù hợp không gian hạn chế.
NPF3WSO – Phân tách (Đường cấp)
Kiểu phân tách đường cấp nước, 1~10 trạm. Gồm van điều lưu + van chặn. Dùng khi cảm biến đặt riêng phía hồi.
NPF3WSI – Phân tách (Đường hồi)
Kiểu phân tách đường hồi nước, 1~10 trạm. Gồm cảm biến + van điều lưu + van chặn. Ghép cặp với NPF3WSO.
Thông số kỹ thuật
| Thông số | NPF3WSD | NPF3WSS | NPF3WSO | NPF3WSI |
|---|---|---|---|---|
| Kiểu tấm phân phối | Tích hợp (一体型) | Phân tách (分離型) | ||
| Số trạm | 1~10 | Cấp: 1~5 / Hồi: 1~5 | 1~10 | |
| Dải lưu lượng định mức | 0,5~4 L/phút · 2~16 L/phút · 5~40 L/phút | |||
| Lưu chất phù hợp | Nước & dung dịch Ethylene Glycol (độ nhớt ≤ 3mPa·s [3cP]) | |||
| Nhiệt độ lưu chất | 0 – 90°C (không đóng băng, không ngưng tụ) | |||
| Áp suất làm việc | 0 – 1 MPa | |||
| Áp suất chịu đựng | 1,5 MPa | |||
| Cấp bảo vệ | IP65 | |||
| Nhiệt độ môi trường | 0 – 50°C (không ngưng tụ) | |||
| Độ ẩm môi trường | ≤ 85% R.H. (không ngưng tụ) | |||
| Vật liệu tiếp xúc lưu chất | PPS, SUS304, FKM – không dầu mỡ | |||
| Cỡ ống chính | Rc/NPT/G 1 inch | |||
| Cỡ ống nhánh | Rc 3/8 · Rc 1/2 · Rc 3/4 | |||
Dải lưu lượng & cỡ ống nhánh
| Mã lưu lượng | Dải định mức | Cỡ ống nhánh (Rc) |
|---|---|---|
| 04 | 0,5 ~ 4 L/phút | Rc 3/8 |
| 20 | 2 ~ 16 L/phút | Rc 1/2 |
| 40 | 5 ~ 40 L/phút | Rc 3/4 |
Ngõ ra cảm biến: tương tự 1~5V / 4~20mA, công tắc NPN/PNP, IO-Link – tùy theo mã cấu hình. Có tùy chọn tích hợp cảm biến nhiệt độ. Liên hệ để được tư vấn chọn mã phù hợp.
Ứng dụng tiêu biểu
Hệ thống làm mát đa kênh – giám sát đồng thời nhiều đường nước làm mát cho máy CNC, laser, khuôn ép nhựa.
Chiller công nghiệp – quản lý lưu lượng tuần hoàn dung dịch làm mát trong hệ thống chiller công suất lớn.
Sản xuất bán dẫn & điện tử – kiểm soát nhiệt độ và lưu lượng nước khử khoáng trong phòng sạch.
Máy hàn & gia công kim loại – giám sát lưu lượng nước làm mát điện cực, mỏ hàn, đầu cắt laser.
Sản phẩm & giải pháp liên quan

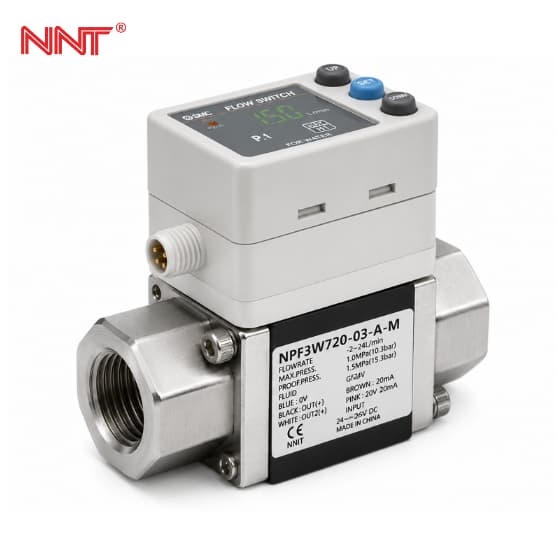

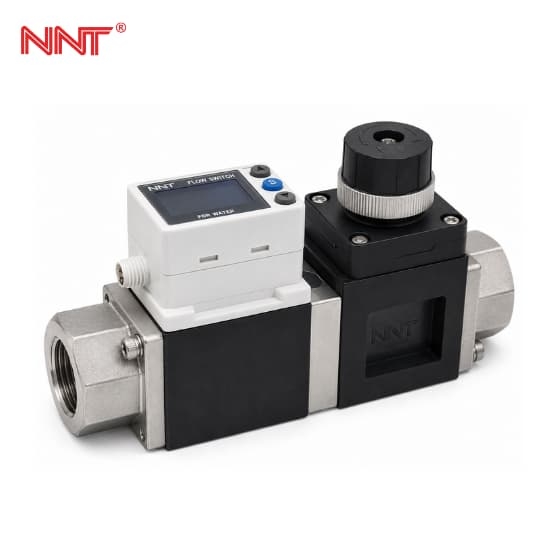

Cảm Biến Lưu Lượng Nước NNT NPF3W
