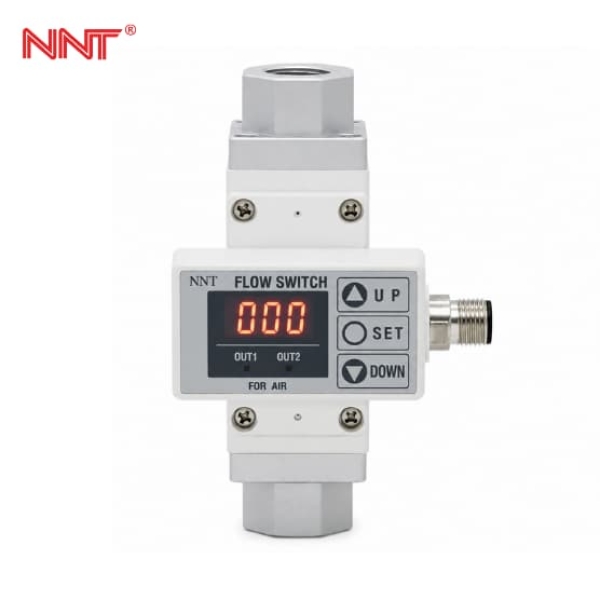

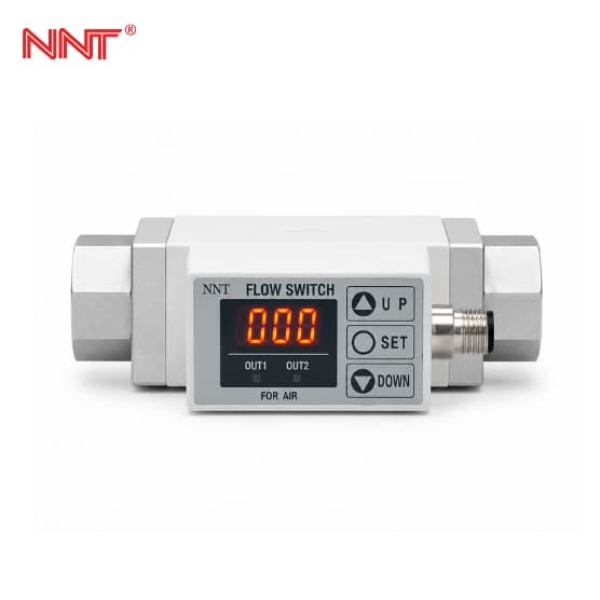

Công Tắc Lưu Lượng Khí Nén NPF2A7 Series
Tương đương SMC PF2A7 · Dải đo 1~500 L/phút · 2 đầu ra switch · Hiển thị LED tích hợp · Nguyên lý nhiệt (Calorimetric)
Tính Năng Nổi Bật
2 đầu ra switch độc lập
OUT1 và OUT2 cài đặt ngưỡng riêng biệt – cảnh báo 2 mức lưu lượng trên cùng một thiết bị.
Dải đo rộng 1~500 L/phút
5 dải đo từ 1~10 đến 50~500 L/phút – phủ toàn bộ nhu cầu đường ống Rc 1/8" đến 1/2" trong sản xuất.
Hiển thị LED tích hợp
Màn hình LED 3 chữ số hiển thị lưu lượng tức thời ngay tại chỗ – không cần bộ hiển thị phụ, tiết kiệm không gian.
Thân gọn – màn hình xoay được
Cổng Rc tiêu chuẩn, màn hình xoay linh hoạt – lắp thẳng vào đường ống theo nhiều hướng khác nhau.
Bảng Chọn Model
| Mã model | Dải đo (L/phút) | Cổng kết nối |
|---|---|---|
| NPF2A710 | 1 ~ 10 | Rc 1/8" hoặc 1/4" |
| NPF2A750 | 5 ~ 50 | Rc 1/8" hoặc 1/4" |
| NPF2A711 | 10 ~ 100 | Rc 3/8" |
| NPF2A721 | 20 ~ 200 | Rc 3/8" |
| NPF2A751 | 50 ~ 500 | Rc 1/2" |
Suffix đầu ra: -27 (NPN · 2 đầu ra) · -67 (PNP · 2 đầu ra)
Suffix ren: không ghi (Rc) · N (NPT) · F (G) · Suffix cáp: N (không có cáp M12)
Thông Số Kỹ Thuật
| Thông số | Giá trị |
|---|---|
| Lưu chất | Khí nén sạch (không dầu, không ngưng tụ) |
| Nguyên lý đo | Calorimetric (nhiệt) |
| Áp suất làm việc | 0 ~ 1,0 MPa |
| Áp suất chịu đựng | 1,5 MPa |
| Nhiệt độ lưu chất | 0 ~ 60°C |
| Nhiệt độ môi trường | 0 ~ 50°C (không đóng băng) |
| Điện áp nguồn | DC 12 ~ 24V ±10% |
| Dòng tiêu thụ | ≤ 80mA |
| Số đầu ra switch | 2 (OUT1 + OUT2 – cài ngưỡng độc lập) |
| Loại đầu ra | NPN open collector (-27) hoặc PNP open collector (-67) |
| Hiển thị | LED 3 chữ số – lưu lượng tức thời / tích lũy – màn hình xoay được |
| Đầu nối cáp | M12 4-pin · dây 3m thẳng (ZS-37-A) hoặc góc L (ZS-37-B) |
| Cấp bảo vệ | IP65 |
| Tiêu chuẩn tương đương | SMC PF2A7 Series |
Ứng Dụng Tiêu Biểu
Xi lanh khí nén & van điều khiển
Giám sát lưu lượng khí cấp cho từng xi lanh riêng lẻ – phát hiện hở ron, kẹt van và hao phí khí bất thường trên từng nhánh.
Robot & cơ cấu gắp thả (Pick & Place)
Xác nhận lưu lượng giác hút (suction cup) hoạt động đúng – phát hiện mất hút, bảo vệ sản phẩm trong dây chuyền tự động.
Máy CNC & trung tâm gia công
Kiểm soát khí thổi phoi và làm mát dao cụ – đảm bảo lưu lượng đủ tại từng vòi, tránh hư hại dao do thiếu khí.
Thiết bị phun, in & đóng gói
Đo lưu lượng khí trong máy phun mực, dán nhãn, đóng gói thực phẩm & dược phẩm – ổn định chất lượng đầu ra theo mẻ.
Máy hàn & cắt laser
Giám sát khí bảo vệ và khí hỗ trợ cắt – cảnh báo khi lưu lượng thấp hơn ngưỡng an toàn, bảo vệ chất lượng mối hàn / đường cắt.
Phòng sạch & thiết bị bán dẫn
Đo lưu lượng khí sạch N2, CDA trong quy trình sản xuất PCB và linh kiện điện tử – yêu cầu độ chính xác và độ tin cậy cao.
