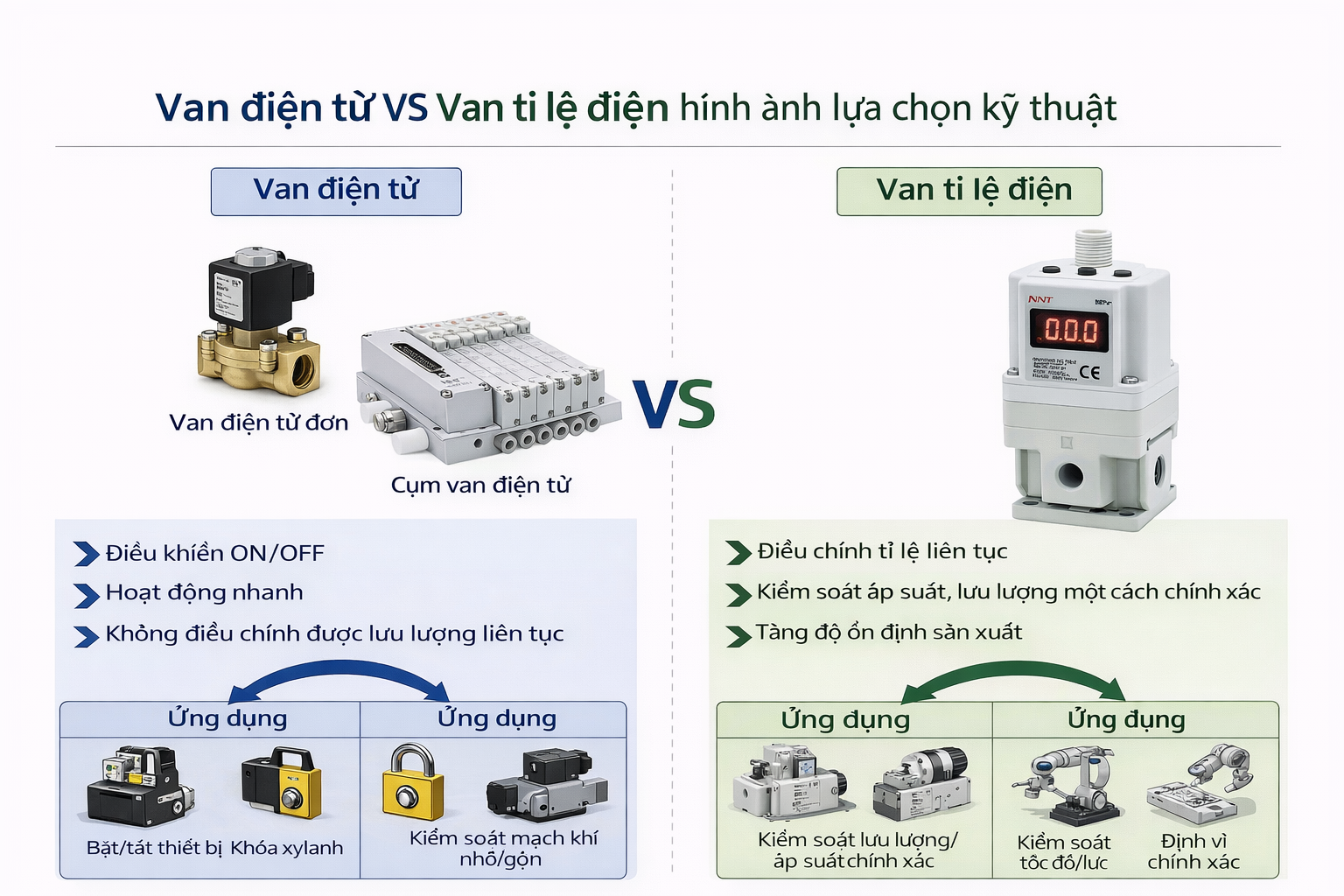

Tóm tắt nhanh: Van điện từ (solenoid valve) chỉ có hai trạng thái ON/OFF — phù hợp đóng cắt đơn giản, chi phí thấp. Van tỷ lệ điện (proportional valve) điều chỉnh áp suất liên tục theo tín hiệu 4–20mA / 0–10V — phù hợp ứng dụng cần kiểm soát lực, chuyển động êm và tích hợp PLC. Hai loại không thay thế lẫn nhau mà thường bổ trợ trong cùng hệ thống.
1. Nguyên lý hoạt động
Van điện từ (Solenoid Valve) hoạt động dựa trên lực từ trường: khi cấp điện, cuộn dây tạo ra từ trường hút lõi sắt từ dịch chuyển, đóng hoặc mở tức thời đường dẫn khí. Thiết bị chỉ tồn tại hai trạng thái cố định — đầy áp hoặc xả hoàn toàn. Tốc độ đáp ứng nhanh, thường dưới 50ms, kết cấu đơn giản và chi phí thấp.
Van tỷ lệ điện (Proportional Valve) sử dụng nam châm tỷ lệ kết hợp cảm biến phản hồi áp suất bên trong. Độ mở van thay đổi tuyến tính theo tín hiệu điều khiển — thường là 4–20mA hoặc 0–10V từ PLC. Áp suất đầu ra được điều chỉnh chính xác, liên tục và có thể lập trình theo đường cong thời gian (ramping). Đây là sự khác biệt cốt lõi quyết định toàn bộ khả năng ứng dụng của hai dòng van.
2. So sánh đặc tính kỹ thuật
| Tiêu chí | Van điện từ | Van tỷ lệ điện |
|---|---|---|
| Kiểu điều khiển | ON / OFF (hai trạng thái) | Liên tục, tỷ lệ tín hiệu điện |
| Tín hiệu vào | Digital (ON/OFF) | Analog: 4–20mA hoặc 0–10V |
| Điều chỉnh áp suất | Không | Có — chính xác ±0.5%F.S. |
| Kiểm soát lực | Không | Có — theo thời gian thực |
| Độ mượt chuyển động | Thấp — va đập khi đóng/mở | Cao — ramping áp suất linh hoạt |
| Tốc độ đáp ứng | Rất nhanh (<50ms) | Nhanh (5–50ms tùy model) |
| Tích hợp PLC | Digital I/O | Analog output từ PLC/DAC |
| Va đập cơ khí | Cao — gây rung, mài mòn seal | Rất thấp — bảo vệ hệ thống |
| Chi phí thiết bị | Thấp | Cao hơn, tiết kiệm chi phí hệ thống |
| Độ phức tạp lắp đặt | Đơn giản | Cần cấu hình tín hiệu analog |
3. Ứng dụng điển hình
- Chỉ cần đóng / mở đường khí
- Chuyển hướng dòng khí (3-way, 5-way)
- Hệ thống logic đơn giản, không điều chỉnh áp
- Ngân sách thấp, máy móc cơ bản
- Tốc độ chuyển mạch cao (>10 lần/giây)
- Cần điều chỉnh lực ép / lực kẹp liên tục
- Yêu cầu chuyển động êm, không va đập
- Điều khiển áp suất theo đường cong (ramping)
- Hệ thống có PLC với ngõ ra analog
- Máy ép, máy uốn, robot, OEM cao cấp
4. Tác động đến tuổi thọ hệ thống
Khi van điện từ đóng/mở đột ngột, hiện tượng xung áp suất (water hammer) xuất hiện trong đường ống và xi lanh. Ở áp suất làm việc 6–8 bar, xung này có thể gấp 2–3 lần áp suất danh định trong vài mili giây — gia tốc mài mòn ron seal, gioăng và van một chiều. Với dây chuyền vận hành 24/7, điều này rút ngắn đáng kể vòng đời thiết bị.
Van tỷ lệ điện cho phép tăng áp mềm (soft-start) và giảm áp có kiểm soát: áp suất tăng dần theo đường cong tuyến tính hoặc S-curve được lập trình từ PLC. Lực va đập giảm 80–90%, tuổi thọ xi lanh và kẹp khí tăng đáng kể. Đặc biệt quan trọng với linh kiện điện tử, màng mỏng, hoặc khuôn chính xác — nơi va đập gây hỏng sản phẩm ngay lập tức.
5. Sai lầm phổ biến khi chọn van
| Tình huống thực tế | Van được chọn sai | Hệ quả |
|---|---|---|
| Máy ép cần lực ép thay đổi theo lô sản phẩm | Van điện từ + giảm áp cơ | Phải chỉnh tay mỗi lần đổi lô, không tự động hóa được |
| Robot kẹp linh kiện điện tử mỏng manh | Van điện từ đóng/mở nhanh | Va đập gây vỡ linh kiện, tỷ lệ hỏng hóc cao |
| Dây chuyền hàn yêu cầu lực kẹp chính xác ±2% | Van điện từ tiết kiệm chi phí | Không đạt dung sai, lỗi mối hàn, phải thiết kế lại |
6. Hướng dẫn chọn van nhanh
→ Van điện từ
Cần điều chỉnh
→ Van tỷ lệ
→ Van tỷ lệ khả thi
Chỉ digital I/O
→ Van điện từ
→ Van tỷ lệ
Tốc độ, chi phí thấp
→ Van điện từ
7. Sản phẩm van của NNT Vietnam
NNT Vietnam cung cấp đầy đủ cả hai dòng van, hỗ trợ kỹ thuật lựa chọn và tích hợp vào hệ thống điều khiển:
Dòng van 3/2, 5/2, 5/3 — áp suất làm việc đến 1 MPa, điện áp AC/DC, cổng từ M5 đến Rc3/8". Kết cấu compact, lắp đặt đơn giản.
Xem sản phẩmNITV-1000 / NITV-2000 / NITV-3000 — tín hiệu 4–20mA / 0–10V, áp suất đến 1 MPa, thời gian đáp ứng <10ms. Đã ứng dụng tại COSCO Shipping, ngành in, OEM.
