Công tắc áp suất hiển thị số dạng mỏng NISE10 (digital pressure switch) là thiết bị cảm biến áp suất khí nén kỹ thuật số nhỏ gọn của NNT Vietnam – tương đương và thay thế trực tiếp dòng ISE10 của SMC. Với cổng kết nối M5, hiển thị LED 3.5 chữ số và 2 ngõ ra switch NPN/PNP kèm ngõ ra analog 1–5V, NISE10 phù hợp cho hệ thống khí nén mini, robot công nghiệp và thiết bị y tế. Nếu cần điều áp điện tỷ lệ thay vì chỉ đo áp suất, xem thêm dòng NITV-1000 của NNT Vietnam.
Đặc điểm nổi bật
Hiển thị LED 3.5 chữ số
Màn hình LED 7 đoạn 3½ chữ số, đọc giá trị áp suất trực quan. Chỉ thị trạng thái OUT1 (xanh) / OUT2 (đỏ).
2 Ngõ ra switch NPN/PNP
2 ngõ ra collector hở tùy chọn NPN hoặc PNP, tải tối đa 80mA, bảo vệ ngắn mạch tích hợp, thời gian đáp ứng 2.5ms.
Ngõ ra analog 1–5V
Xuất tín hiệu DC 1~5V tuyến tính theo áp suất, độ chính xác ±2.5%F.S., kết nối PLC/ADC không cần bộ chuyển đổi rời.
Nhỏ gọn – Cổng M5
Cổng M5×0.8 cực nhỏ, trọng lượng 15g (không cáp), thiết kế siêu mỏng phù hợp lắp trong không gian hạn chế.
Nguồn DC12~24V linh hoạt
Hoạt động ổn định DC12V hoặc DC24V ±10%, tiêu thụ ≤40mA, tích hợp bảo vệ đấu ngược cực.
Chức năng chống rung
Thời gian trễ chống rung 20/100/500/1000/2000ms, tránh tín hiệu giả do áp suất dao động trong môi trường rung động.
Thông số kỹ thuật
| Thông số | NISE10 (Chân không) | NISE10F (Hỗn hợp) | NISE10 (Dương áp) |
|---|---|---|---|
| Dải áp suất định mức | 0.0 ~ -101.0 kPa | -100.0 ~ 100.0 kPa | -0.100 ~ 1.000 MPa |
| Đơn vị cài đặt nhỏ nhất | 0.1 kPa | 0.1 kPa | 0.001 MPa |
| Áp suất thử nghiệm | 500 kPa | 500 kPa | 1.5 MPa |
| Nguồn điện | DC12~24V ±10%, tiêu thụ ≤40mA, bảo vệ ngược cực | ||
| Ngõ ra switch | NPN hoặc PNP, open collector, 2 ngõ ra | Tải max 80mA | 28V (NPN) | ||
| Ngõ ra analog | 1~5V ±2.5%F.S. | 1~5V ±2.5%F.S. | 0.6~5V ±2.5%F.S. |
| Độ chính xác hiển thị | ±2%F.S. ±1 digit (25±3°C) | ||
| Độ lặp lại | ±0.2%F.S. ±1 digit | ||
| Bảo vệ | IP40 | ||
| Nhiệt độ vận hành | -5~50°C (vận hành) / -10~60°C (bảo quản) | ||

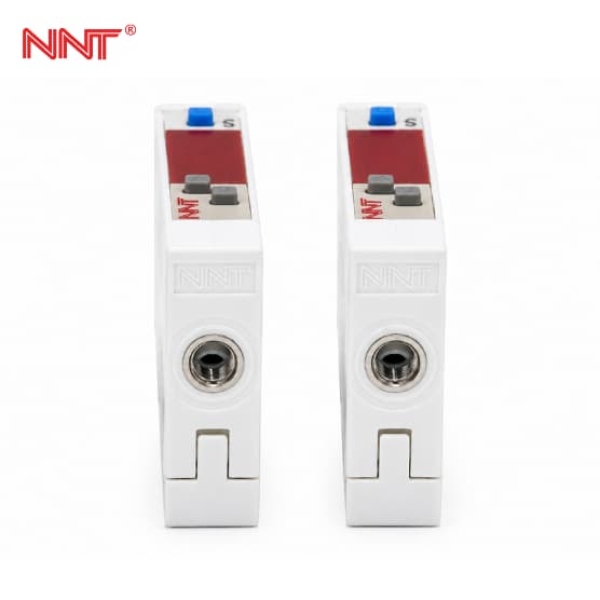

| Cổng kết nối | M5×0.8 cạnh bên (M5) / M5×0.8 phía sau (M5R) | ||
| Khối lượng | 55g (kèm cáp 5 lõi 2m) / 15g (không cáp) | ||
| Chứng nhận | CE, UL(CSA), RoHS | ||
Mã sản phẩm theo cổng kết nối
| Mã sản phẩm | Dải áp suất | Cổng | Hướng đấu nối |
|---|---|---|---|
| NISE10-M5 | 0 ~ -101.0 kPa (chân không) | M5×0.8 | Cạnh bên |
| NISE10-M5R | 0 ~ -101.0 kPa (chân không) | M5×0.8 | Phía sau |
| NISE10F-M5 | -100.0 ~ 100.0 kPa (hỗn hợp) | M5×0.8 | Cạnh bên |
| NISE10(+)-M5 | -0.1 ~ 1.0 MPa (dương áp) | M5×0.8 | Cạnh bên |
Ứng dụng điển hình
Robot & Tay gắp
Giám sát áp suất hút chân không trong tay gắp robot, phát hiện lỗi gắp/thả tức thì.
Kiểm tra rò rỉ
Phát hiện rò rỉ trong dây chuyền lắp ráp, đóng gói và kiểm tra độ kín sản phẩm công nghiệp.
Y tế & Lab
Thiết bị y tế và phòng thí nghiệm yêu cầu cảm biến áp suất nhỏ gọn, độ chính xác cao.
