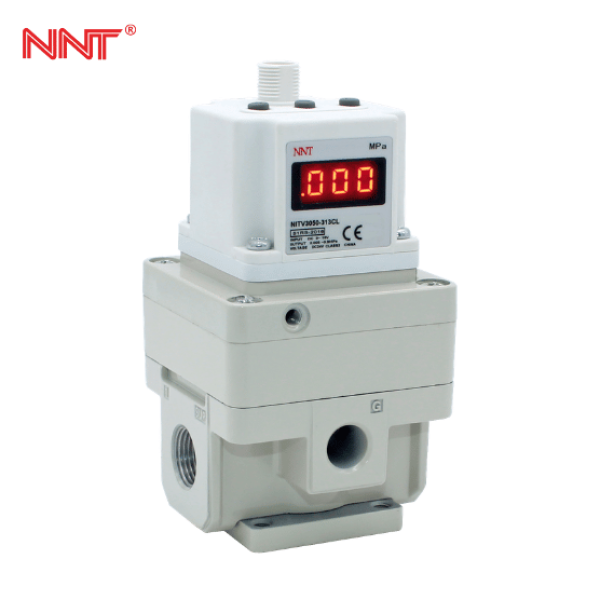

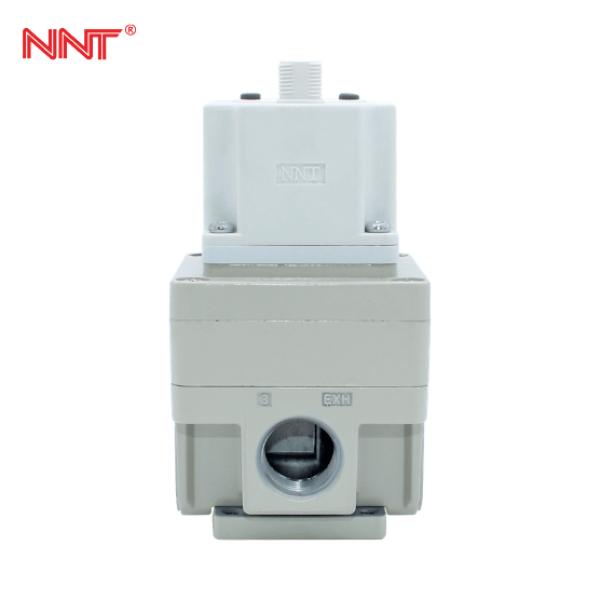

Van Điều Áp Điều Khiển Điện NITV-3000

Van điều áp điều khiển điện NITV-3000 là van tỷ lệ điện khí nén cỡ lớn, cổng kết nối Rc1/4, cho phép điều chỉnh liên tục áp suất đầu ra từ 0.005 đến 0.9 MPa bằng tín hiệu điện analog hoặc kỹ thuật số — không cần can thiệp thủ công. Sản phẩm do NNT nghiên cứu và sản xuất, thay thế trực tiếp SMC ITV3000 với chi phí cạnh tranh, không cần thay đổi hệ thống đường ống hoặc wiring hiện có.

Thông số kỹ thuật

Thông số	NITV-3010	NITV-3030	NITV-3050
Dải áp suất đặt	0.005 – 0.1 MPa	0.005 – 0.5 MPa	0.005 – 0.9 MPa
Áp suất cấp tối thiểu	Áp đặt + 0.1 MPa
Áp suất cấp tối đa	0.2 MPa	1.0 MPa	1.0 MPa
Nguồn điện	DC24V ±10% hoặc DC12–15V
Dòng tiêu thụ	DC24V: ≤0.12A \| DC12–15V: ≤0.18A
Tín hiệu vào — dòng điện	DC 4–20mA, DC 0–20mA (Sink) \| Trở kháng ≤250 Ω
Tín hiệu vào — điện áp	DC 0–5V, DC 0–10V \| Trở kháng ~6.5 kΩ
Tín hiệu vào — preset số	4 điểm (-COM) / 16 điểm (COM không phân cực) \| Trở kháng DC24V: ~4.7 kΩ, DC12V: ~2.0 kΩ
Đầu ra tương tự (monitor)	DC 1–5V (tải ≥1 kΩ) / DC 4–20mA Sink (tải ≤250 Ω) \| Độ chính xác ±6% F.S.
Đầu ra số (switch output)	NPN / PNP collector hở \| tối đa 30V, 80mA
Hiển thị áp suất	±2% F.S. ±1 digit \| Độ phân giải: 0.001 MPa
Độ tuyến tính	±1% F.S.
Độ trễ (hysteresis)	0.5% F.S.
Độ lặp lại	±0.5% F.S.
Độ nhạy	0.2% F.S.
Đặc tính nhiệt độ	±0.12% F.S./°C
Nhiệt độ làm việc	0 – 50°C, không đọng sương
Cấp bảo vệ	IP65
Khối lượng	~645g (chưa bao gồm phụ kiện)

Tính năng nổi bật

Cổng Rc1/4 — lưu lượng cao

Phù hợp xi lanh lớn, cơ cấu cần lưu lượng khí cao hơn dòng NITV-1000/2000. Lắp trực tiếp thay thế SMC ITV3000 không cần adapter.

Dải áp rộng đến 0.9 MPa

Ba sub-model (301□, 303□, 305□) để chọn theo dải áp thực tế, tối ưu độ chính xác trong từng ứng dụng.

Điều khiển analog & preset kỹ thuật số

Nhận tín hiệu 4–20mA, 0–10V từ PLC/SCADA hoặc 4/16 điểm preset — tích hợp vào hệ thống tự động hóa hiện có.

Phản hồi vòng kín thời gian thực

Ngõ ra giám sát DC1–5V hoặc DC4–20mA cho phép PLC đọc áp suất thực tế và điều chỉnh vòng kín chính xác.

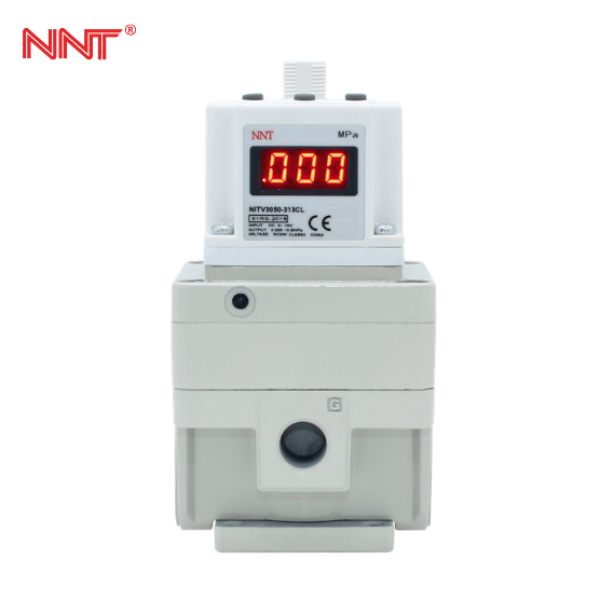

Màn hình số tích hợp

Hiển thị áp suất đầu ra trực tiếp trên thân van — kiểm tra nhanh mà không cần đồng hồ ngoài.

Cấp bảo vệ IP65

Chống bụi hoàn toàn và tia nước trực tiếp — lắp ngay trên dây chuyền không cần vỏ bảo vệ thêm.

Ứng dụng điển hình

Máy ép & cơ cấu kẹp lớn

Điều khiển lực kẹp xi lanh lớn chính xác theo từng bước gia công, giảm biến dạng sản phẩm

Hệ thống phun sơn công nghiệp

Kiểm soát áp suất phun liên tục, ổn định — cải thiện độ đồng đều lớp sơn, giảm phế phẩm

Thiết bị thử áp & kiểm tra rò

Tăng/giảm áp suất tự động theo chu trình test, tích hợp trực tiếp với hệ thống PLC kiểm tra

Robot công nghiệp & servo khí

Điều khiển áp suất xi lanh servo khí, phù hợp robot hàn, lắp ráp cần lực lớn

Điều khiển màng & van khí

Định vị van điều khiển bằng khí nén chính xác trong hệ thống xử lý lỏng và khí công nghiệp

Thiết bị OEM & tự động hóa

Máy đóng gói, dập, uốn ống, máy in công nghiệp — ứng dụng cần lưu lượng khí cao và kiểm soát chính xác

Phụ kiện đi kèm (tùy chọn)

Tên	Mã
Giá đỡ phẳng (kèm vít)	KT-NITV-F3
Giá đỡ chữ L (kèm vít)	KT-NITV-L3
Cáp nguồn thẳng 3m	P398030-500-3
Air filter 5μm (bắt buộc)	AF40 / AFM40
