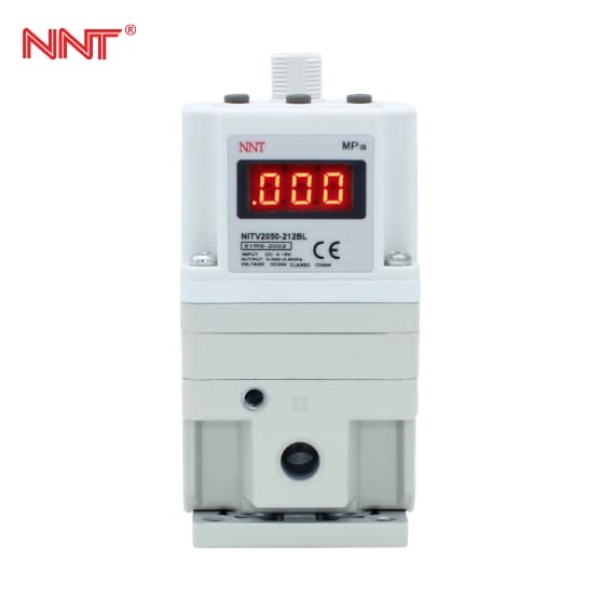

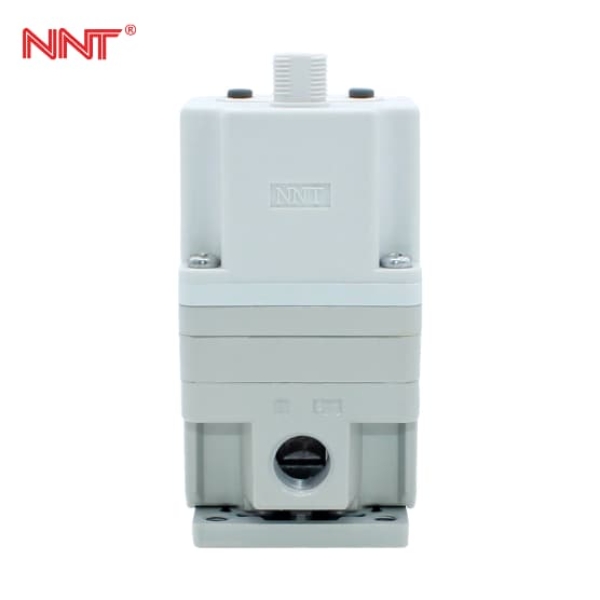

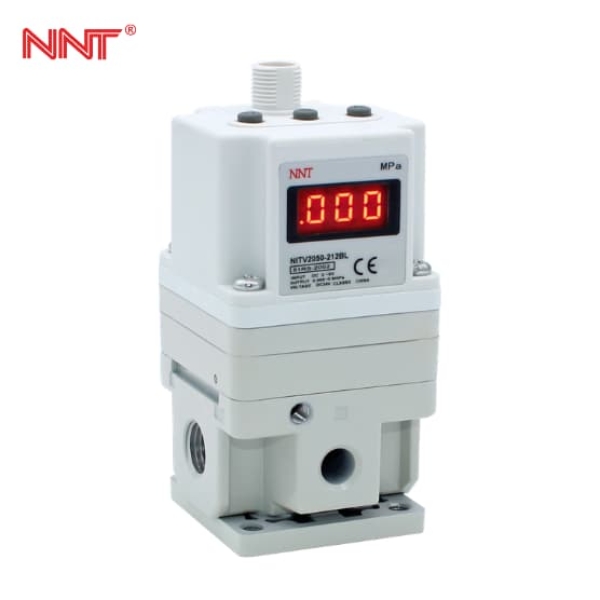

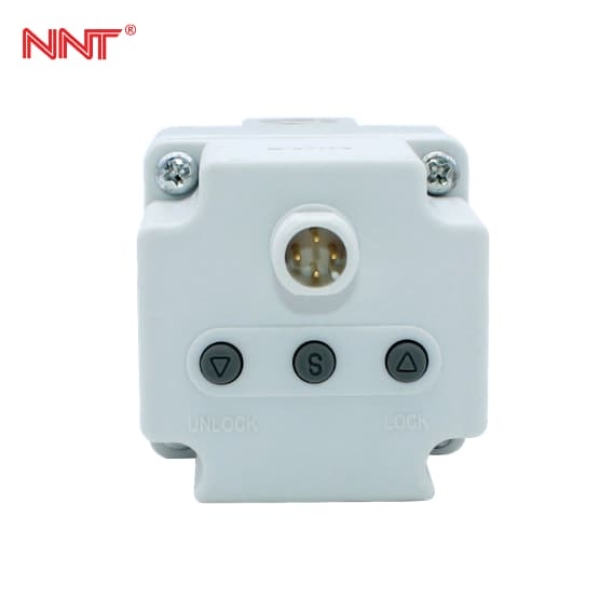

Van Điều Áp Điều Khiển Điện NITV-2000
Van điều áp điều khiển điện NITV-2000 là dòng van tỷ lệ điện-khí nén thế hệ mới của NNT Vietnam, thay thế trực tiếp SMC ITV-2000 (ITV-2010, ITV-2030, ITV-2050). Van cho phép điều chỉnh áp suất đầu ra vô cấp thông qua tín hiệu điện 4–20mA, 0–10V hoặc preset số, tích hợp hiển thị áp suất kỹ thuật số, đầu ra giám sát analog và switch NPN/PNP. Cấp bảo vệ IP65 phù hợp môi trường sản xuất khắc nghiệt.
Thông số kỹ thuật
| Thông số | NITV-2010 | NITV-2030 | NITV-2050 |
|---|---|---|---|
| Dải áp suất đặt | 0.005 – 0.1 MPa | 0.005 – 0.5 MPa | 0.005 – 0.9 MPa |
| Áp suất cấp tối thiểu | Áp đặt + 0.1 MPa | ||
| Áp suất cấp tối đa | 0.2 MPa | 1.0 MPa | 1.0 MPa |
| Nguồn điện | DC24V ±10% hoặc DC12–15V | ||
| Dòng tiêu thụ | DC24V: ≤0.12A | DC12–15V: ≤0.18A | ||
| Tín hiệu vào — dòng | DC 4–20mA, DC 0–20mA (Sink) | Trở kháng ≤250 Ω | ||
| Tín hiệu vào — điện áp | DC 0–5V, DC 0–10V | Trở kháng ~6.5 kΩ | ||
| Tín hiệu vào — preset số | 4 điểm (-COM) / 16 điểm (COM không phân cực) | DC24V: ~4.7 kΩ, DC12V: ~2.0 kΩ | ||
| Đầu ra tương tự (monitor) | DC 1–5V (tải ≥1 kΩ) / DC 4–20mA Sink (tải ≤250 Ω) | Độ chính xác ±6% F.S. | ||
| Đầu ra số (switch) | NPN / PNP open collector | tối đa 30V, 80mA | ||
| Hiển thị áp suất | ±2% F.S. ±1 digit | Độ phân giải: 0.001 MPa | ||
| Độ tuyến tính | ±1% F.S. | ||
| Độ trễ (hysteresis) | 0.5% F.S. | ||
| Độ lặp lại | ±0.5% F.S. | ||
| Độ nhạy | 0.2% F.S. | ||
| Đặc tính nhiệt độ | ±0.12% F.S./°C | ||
| Nhiệt độ làm việc | 0 – 50°C, không đọng sương | ||
| Cấp bảo vệ | IP65 | ||
| Khối lượng | ~350g (chưa bao gồm phụ kiện) | ||
Tính năng nổi bật
Điều khiển vô cấp
Tín hiệu điện tỷ lệ 4–20mA / 0–10V điều chỉnh áp suất liên tục, không bậc thang, đáp ứng nhanh.
Hiển thị áp suất số
Màn hình kỹ thuật số tích hợp hiển thị áp suất đầu ra theo thời gian thực, dễ đọc tại chỗ.
Preset số đa điểm
Hỗ trợ 4 hoặc 16 điểm đặt trước qua tín hiệu số, tích hợp trực tiếp với PLC/DCS không cần ADC.
Đầu ra kép monitor
Đồng thời xuất tín hiệu analog DC1–5V / DC4–20mA và switch NPN/PNP để giám sát & phản hồi vòng kín.
Bảo vệ IP65
Chống bụi và tia nước, lắp đặt ổn định trong môi trường nhà xưởng, sản xuất liên tục 24/7.
Nhỏ gọn & nhẹ
Kết cấu tích hợp van điện từ, ~350g — nhẹ hơn dòng NITV-3000, phù hợp ứng dụng không gian hạn chế.
Ứng dụng điển hình
Lắp ráp ô tô
Kiểm soát áp suất kẹp, hàn, lắp ghép chính xác trên dây chuyền tự động.
Bán dẫn & điện tử
Điều áp siêu chính xác cho quy trình bonding, kiểm tra wafer và PCB.
Robot công nghiệp
Điều khiển lực kẹp, hành trình và mô-men xoắn cho tay gắp, cánh tay robot.
Kiểm tra & đo lường
Tạo áp suất chuẩn ổn định cho thiết bị kiểm tra rò rỉ, hiệu chuẩn cảm biến.
Dập & ép nhựa
Kiểm soát áp suất khuôn ép, đảm bảo chất lượng sản phẩm đồng nhất theo mẻ.
OEM & chế tạo máy
Tích hợp vào máy OEM cần điều áp tự động, lập trình áp suất theo từng công đoạn.
Xem thêm các dòng van tỷ lệ: NITV-1000 · NITV-3000 · NITV-0000 (siêu mỏng) · NITVX2000 (cao áp).
