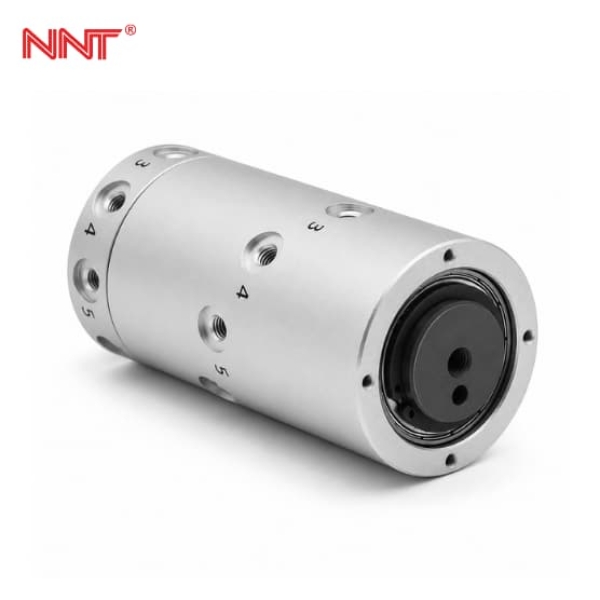

Khớp Nối Xoay Đa Hướng NMQR Series
Tương đương SMC MQR · 2~16 kênh · Phớt kim loại ma sát thấp · -100kPa~1MPa · 300 RPM · Chống xoắn ống tuyệt đối
Tính Năng Nổi Bật
Xoay 360° đa hướng không giới hạn
Xoay tự do liên tục không giới hạn góc – loại bỏ hoàn toàn hiện tượng xoắn, gập và mỏi ống trong cơ cấu quay.
Phớt kim loại – không dính sau dừng lâu
Vật liệu phớt kim loại đặc biệt không bị dính sau thời gian dài không hoạt động – ưu điểm vượt trội so với phớt cao su truyền thống.
Đa kênh 2~16 trong một thân
Truyền đồng thời 2 đến 16 đường khí/chân không qua một khớp nối duy nhất – giảm số lượng thiết bị, gọn nhẹ kết cấu máy.
Hỗ trợ cả khí nén và chân không
Dải áp suất -100 kPa đến 1,0 MPa – một thiết bị phục vụ cả đường hút chân không lẫn đường cấp khí nén dương áp.

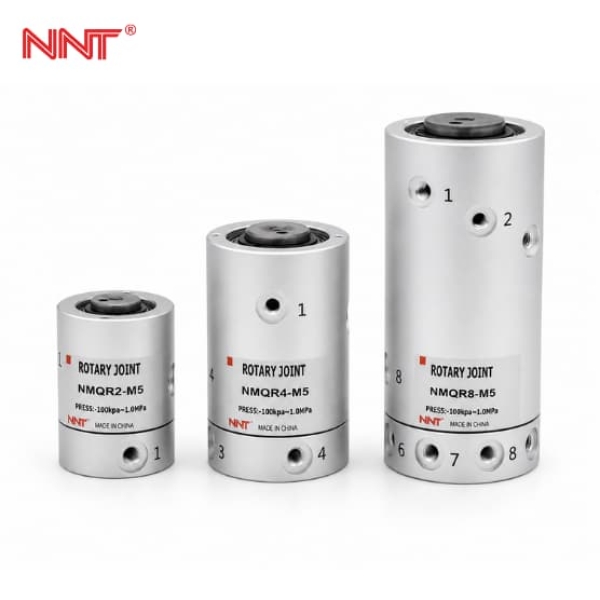

Bảng Chọn Model
| Model | Số kênh | Mô-men xoắn | Áp suất max | Tốc độ max |
|---|---|---|---|---|

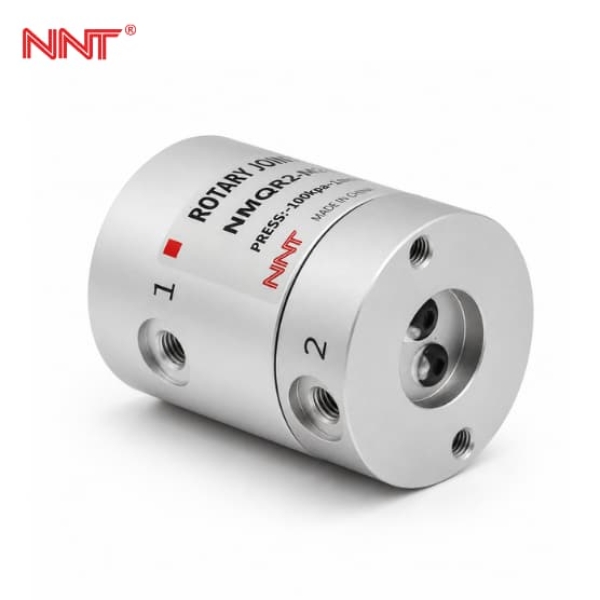

| NMQR2 | 2 kênh – M5 | 0,2 N.m | 1,0 MPa | 300 RPM |

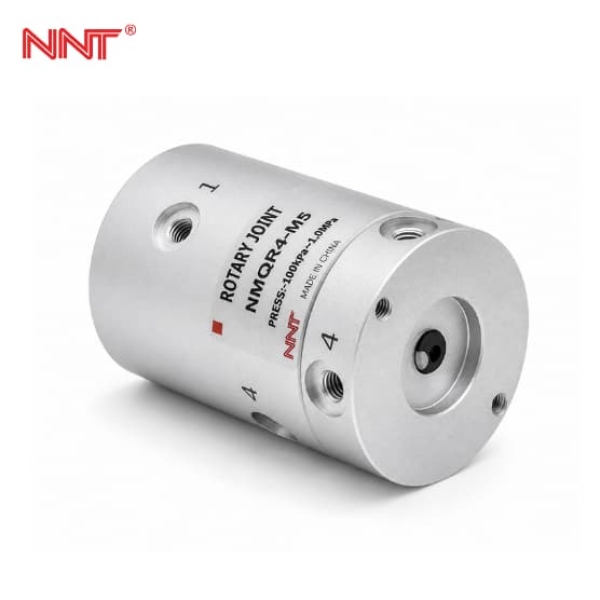

| NMQR4 | 4 kênh – M5 | 0,3 N.m | 1,0 MPa | 300 RPM |
| NMQR6 | 6 kênh – M5 | 0,5 N.m | 1,0 MPa | 300 RPM |
| NMQR8 | 8 kênh – M5 | 0,6 N.m | 1,0 MPa | 300 RPM |
| NMQR12 | 12 kênh – M5 | 1,0 N.m | 1,0 MPa | 300 RPM |
| NMQR16 | 16 kênh – M5 | 1,3 N.m | 1,0 MPa | 300 RPM |
Thông Số Kỹ Thuật
| Thông số | Giá trị |
|---|---|
| Áp suất làm việc | -100 kPa ~ 1,0 MPa (chân không đến dương áp) |
| Tốc độ quay tối đa | 300 RPM |
| Số kênh | 2, 4, 6, 8, 12, 16 kênh (tùy model) |
| Cổng kết nối | M5 (tiêu chuẩn) |
| Mô-men xoắn | 0,2 ~ 1,3 N.m (tùy số kênh) |
| Loại phớt | Phớt kim loại (ma sát thấp, không dính sau dừng lâu) |
| Môi chất | Khí nén sạch, chân không, khí trơ |
| Nhiệt độ làm việc | 5 ~ 60°C |
| Tuổi thọ | 100 triệu ~ 1 tỷ vòng quay (tùy model) |
| Tương đương | SMC MQR Series |
Ứng Dụng Tiêu Biểu
Robot công nghiệp và tay máy xoay
Cấp khí nén qua mâm xoay robot liên tục mà không cần cuộn dây ống – loại bỏ hoàn toàn nguy cơ đứt ống do xoắn quá mức.
Hệ thống Pick-and-Place bán dẫn
Truyền đường hút chân không đến đầu hút xoay trong dây chuyền lấy-đặt chip, wafer, linh kiện điện tử tốc độ cao.
Máy đóng gói và dán nhãn xoay
Cấp khí cho bàn xoay tự động trong máy đóng gói, chiết rót, dán nhãn vòng tròn – đảm bảo dòng khí liên tục ở tốc độ cao.
Đầu hàn và mâm kẹp CNC xoay
Dẫn khí bảo vệ hoặc khí làm mát qua trục xoay trên máy hàn MIG/TIG, máy cắt plasma và trung tâm gia công trục C.
Cơ cấu kẹp xoay và bàn chia độ
Tích hợp vào bàn chia độ khí nén, cơ cấu kẹp xoay trong máy khoan, máy tiện – dẫn khí cho xi lanh kẹp ngay trên trục quay.
Thiết bị kiểm tra và đo lường xoay
Dẫn khí cho đầu đo xoay trong hệ thống AOI, CMM hoặc thiết bị kiểm tra tự động – giữ kết nối khí ổn định khi quay nhiều vòng.
Sản Phẩm Liên Quan
Xi lanh quay góc khí nén chính xác – bộ chấp hành xoay tích hợp dùng kết hợp với NMQR.
Xi lanh kẹp xoay – kết hợp chức năng kẹp và xoay trong một thân, dùng cùng đường khí với NMQR.
Toàn bộ dòng tay kẹp khí nén NNT – NMHS, NMHC, NMHZ – phù hợp tích hợp cùng NMQR trên robot.
Cần tư vấn chọn model NMQR phù hợp?
Đội kỹ thuật NNT Vietnam hỗ trợ chọn số kênh, kiểm tra tương thích với hệ thống hiện tại và báo giá nhanh nhất.
