Trong vận hành thực tế, máy ép khí nén phải xử lý hai yêu cầu trái ngược nhau trong cùng một chu trình: di chuyển nhanh, êm ái khi tiếp cận sản phẩm, nhưng lại cần lực ép lớn, ổn định khi vào giai đoạn tạo hình. Van tỷ lệ điện là thiết bị điều khiển giúp máy ép dung hòa cả hai yêu cầu này bằng cách điều chỉnh áp suất khí nén một cách vô cấp (liên tục) theo tín hiệu điện, thay vì chỉ có hai trạng thái đóng/mở như van điện từ thông thường.
Kích thước đề xuất: 1200 × 675px (tỷ lệ 16:9), JPG/PNG, dung lượng < 300KB
1. Bài toán vận hành thực tế của máy ép khí nén
Giai đoạn tiếp cận (approach): khi cụm ép chưa chạm vào phôi/sản phẩm, nếu cấp áp suất cao ngay từ đầu để tăng tốc độ, xi lanh sẽ di chuyển với động năng lớn và gây va đập cơ khí, rung động khi chạm cữ hoặc chạm phôi — làm giảm độ chính xác định vị và tăng hao mòn cơ cấu dẫn hướng.
Giai đoạn ép và tạo hình: ngay khi cụm ép tiếp xúc phôi, hệ thống cần nhanh chóng tăng lực ép lên mức yêu cầu công nghệ (ép định hình, dập, ép miết, ép liên kết…) và giữ ổn định trong suốt thời gian giữ áp (dwell time).
Nếu chỉ dùng van điện từ on/off truyền thống, người thiết kế buộc phải đánh đổi: hạ áp suất toàn hành trình để vận hành êm thì thiếu lực ép, hoặc cấp áp cao ngay từ đầu để đủ lực thì gây va đập mạnh, rung lắc và mài mòn nhanh các chi tiết cơ khí.
2. Nguyên lý điều khiển bằng van tỷ lệ điện

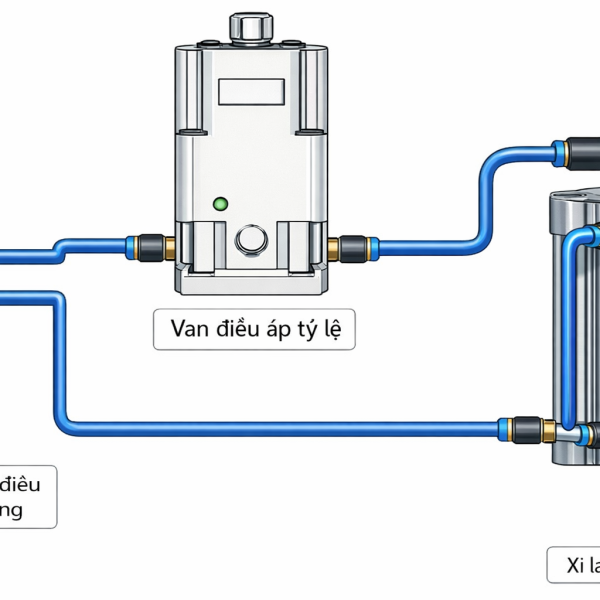

Van tỷ lệ điện (electro-pneumatic proportional valve) nhận tín hiệu điều khiển dạng analog — thường là 0–10VDC hoặc 4–20mA — từ PLC hoặc bộ điều khiển. Cuộn solenoid tỷ lệ bên trong van sẽ dịch chuyển spool/cơ cấu tiết lưu tỉ lệ thuận với cường độ tín hiệu đầu vào, qua đó thay đổi tiết diện lưu thông khí nén một cách liên tục và tuyến tính, thay vì chỉ đóng/mở hai trạng thái như van on-off.
Nhờ vậy, áp suất (hoặc lưu lượng) khí cấp vào xi lanh có thể được lập trình thành một đường cong áp suất theo thời gian hoặc theo hành trình xi lanh: thấp ở giai đoạn tiếp cận, tăng dần hoặc tăng nhanh khi vào giai đoạn ép. Khi kết hợp thêm cảm biến áp suất phản hồi, hệ thống có thể vận hành theo vòng kín (closed-loop), giúp áp suất bám sát giá trị đặt với sai số nhỏ hơn.
Kích thước đề xuất: 900 × 600px, nền trắng/trong suốt (PNG)
3. So sánh: van on/off truyền thống và van tỷ lệ điện
| Tiêu chí | Van on/off truyền thống | Van tỷ lệ điện |
|---|---|---|
| Kiểu điều khiển áp suất | 2 trạng thái (đóng / mở) | Vô cấp, tuyến tính theo tín hiệu 0–10V/4–20mA |
| Độ êm khi tiếp cận | Va đập mạnh nếu cấp áp cao ngay từ đầu | Áp thấp ở giai đoạn tiếp cận, tăng dần khi vào giai đoạn ép |
| Điều khiển đa giai đoạn | Hạn chế, thường cần nhiều van + đường ống riêng | Một van kiểm soát toàn bộ đường cong áp suất |
| Mài mòn cơ khí | Cao do va đập lặp lại nhiều chu kỳ | Giảm đáng kể |
| Khả năng phản hồi (closed-loop) | Không có | Có thể tích hợp cảm biến áp suất phản hồi |
4. Lợi ích khi ứng dụng van tỷ lệ điện
5. Ứng dụng thực tế
Kích thước đề xuất: 800 × 800px (vuông), JPG/PNG nền trắng
6. Lưu ý khi lựa chọn và tích hợp
Khi chọn van tỷ lệ điện cho máy ép khí nén, cần xác định rõ dải áp suất làm việc phù hợp yêu cầu ép, độ phân giải/độ chính xác điều chỉnh, tốc độ đáp ứng phù hợp với chu kỳ máy, tín hiệu điều khiển tương thích với PLC hiện có (0–10V hoặc 4–20mA), và đảm bảo chất lượng nguồn khí (lọc, sấy khô) để duy trì tuổi thọ van. Xem chi tiết tại bài viết Thuyết minh lựa chọn và các lưu ý khi sử dụng van tỷ lệ điện trong máy ép khí nén.
